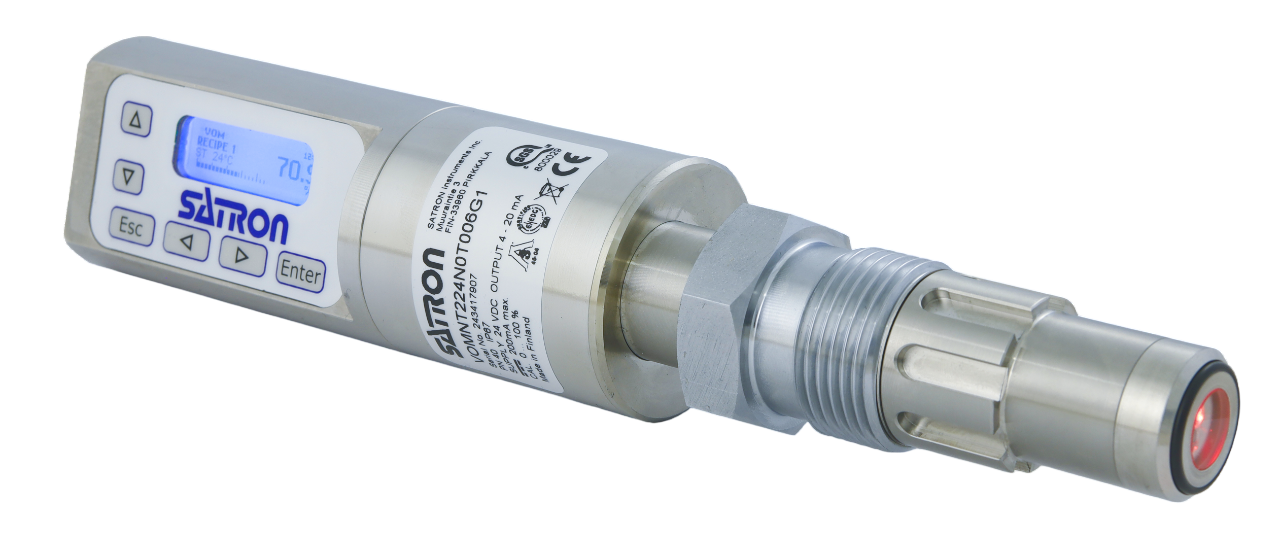

Оптический датчик SATRON VO (VOA, VOM, VOD, VOF)1

Оптический датчик SATRON VOA представляет собой двухволновой датчик мутности и содержания твердых частиц. Идеально подходит для пищевой промышленности и производства продуктов питания и напитков, особенно для молочной промышленности. Он обеспечивает точное, непрерывное поточное измерение мутности и оптической плотности в широком диапазоне - от воды до сливок —обеспечивая оптимальный контроль процесса и качество продукта.  Его точные измерения мутности и содержания твердых частиц оптимизируют расход воды, оптимизируют процессы очистки и обеспечивают стабильное качество продукции, например, для мониторинга разливочных машин, фазовых переходов и качества мороженого. Совместимость датчика с интерфейсом IO-Link и выходной сигнал 4–20 мА обеспечивают безупречную интеграцию с существующими системами управления.

Принцип измерения датчика SATRON VOA:

Обратное рассеяние с помощью светодиодов красного и инфракрасного диапазона длин волн. Источник света полностью компенсирует старение, изменение температуры и освещенности окружающей среды благодаря высокому рабочему циклу (до 100 измерений в секунду). Срок службы оптических светодиодов и фотодетекторов составляет не менее 20 лет. В общей сложности датчик оснащен 2 светодиодами и 4 детекторами.

Основные  преимущества:

• Диапазон измерений: 0–300 000 NTU
• Компактный и прочный корпус из нержавеющей стали
• Сапфировая линза
• 4–20 мА и протокол связи IO-Link
• Улучшение контроля качества и безопасности пищевых продуктов
• Сведение к минимуму потерь продукции и раннее обнаружение ошибок
• Возможность мониторинга в реальном времени вместо ручного отбора проб
• Сокращение затрат на техническое обслуживание благодаря прочной оптической конструкции

Области применения:

• Онлайн-мониторинг упаковочной машины
• Оптимизация содержания жира в сливках и мороженом
• Фазовое разделение (продукт/вода, продукт/продукт)
• Оптимизация процесса безразборной мойки
• Обнаружение утечек в клапанах, насосах, теплообменниках



ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ

Диапазон измерения : 0 ... 300 000 NTU в эквиваленте

Калибровка:  Датчик откалиброван на заводе: 4 мА = вода, 20 мА = сливки 35% жирности, свободно регулируется кнопками или модемом Hart®.

Демпфирование:  Постоянная времени регулируется от 0,01 до 60 с.

Повторяемость:  0,1% от максимального диапазона.

Время отклика:  0,1 с (с затуханием менее 0,1 с)

Точность :  0...1 000 NTU                 ± 0,25% ±50 NTU

                     1 000....10 000 NTU      ± 1%

                     10 000...300 000 NTU   ± 5%

Выбор единиц измерения:  %, NTU, FNU, FTU, мг/л, г/дм³, PPM

Температурные пределы:

Окружающая среда:    от -30 до +80 °C

Транспортировка и хранение:   от -40 до +80 °C

Рабочий диапазон дисплея:   от 0 до +50 °C (Не влияет на работу датчика)

Выход:  3-проводной (3W), 4–20 мА NAMUR NE43, IO-Link

Напряжение питания:  Номинальное 24 В постоянного тока, (21,6–27,6 В) 250 мА

Пределы влажности:  0–100% отн. влажности

Класс давления:  PN25

Вес с технологическим соединением  G1 (резьбовое соединение G1):

Корпус без дисплея (H):           0,9 кг

Корпус с дисплеем (N):            1,3 кг

Выносной корпус (L):               2,5 кг
